1)技術參數
型號
|
頻率
|
電壓
(二相)
|
功率
|
電流
|
時間控制
|
溫度控制
|
孔徑
|
外徑
|
工作寬度
|
承載載荷
|
整機重量
|
整機尺寸
|
GJ-20-3
|
50Hz
|
380V
|
20kW
|
60A
|
0-99.9分
|
0-300℃
|
≥70
|
≤560
|
220
|
150
kg
|
300
kg
|
1500×800×1200
|
GJ-40-3
|
50Hz
|
380V
|
40kW
|
120A
|
0-99.9分
|
0-300℃
|
≥70
|
≤600
|
250
|
200
kg
|
400
kg
|
1500×800×1200
|
GJ-60-3
|
50Hz
|
380V
|
60kW
|
160A
|
0-99.9分
|
0-300℃
|
≥70
|
≤700
|
300
|
300
kg
|
600
kg
|
1800×950×1200
|
GJ-75-3
|
50Hz
|
380V
|
75kW
|
180A
|
0-99.9分
|
0-300℃
|
≥100
|
≤1000
|
350
|
500
kg
|
700
kg
|
1800×950×1200
|
GJ-80-3
|
50Hz
|
380V
|
80kW
|
200A
|
0-99.9分
|
0-300℃
|
≥100
|
≤1200
|
400
|
800
kg
|
800
kg
|
2000×1000×1200
|
2)用途
GJ-3型多用途感應加熱器，主要適用于軸承、齒輪、聯軸器襯套等各種環狀孔形工件的加熱過盈裝配
3)結構特點

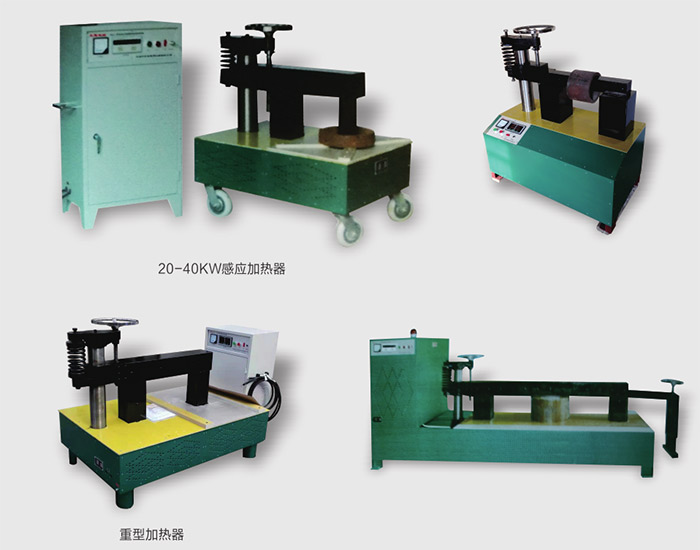

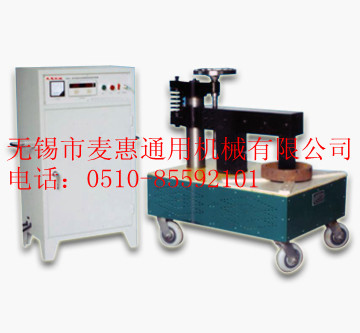

GJ-3型多用途感應加熱器為分體式，由加熱主機部分和電氣控制柜二個部分組成。
主機部分（GJ-20-3型、GJ-40-3型為小車移動式，GJ-60-3型、GJ-75-3型、GJ-80-3型為固定式）由鐵芯、感應線圈繞組、鐵芯、橫臂升降機構、活動芯柱等組成。
電氣控制柜，電源為380V（二相）主要承擔加熱器的加熱、定時、定溫、退磁、停止等控制順序的轉換。
